1- Danger et risques liés à ce tutoriel.

Ce Tutoriel s’adresse à un public adulte en raison de son aspect dangereux , si vous n’êtes pas majeur , je vous conseille de vous rester sur des armatures filaires, clairement plus simples, rapides à réaliser et fonctionnelles pour tous vos projets de stop motion. En raison de la dangerosité importante des outils utilisés lors de la fabrication d’une armature, il sera important d’être bien conscient des risques et des dangers de la création d’une armature en métal :
En effet de nombreux outils tels que le Dremel, le fer à souder et la scie sauteuse sont dangereux si ils sont manipulés par un public non averti, puisqu’ils peuvent générer des blessures importantes tels que des brûlures ou des coupures.

2- Information importante concernant la source du tutoriel :

Afin de réaliser cette armature, et par le fait ce tutoriel je me suis très largement appuyé sur le site montereymotiongraphics.com

3- Le matériel qui vous sera nécessaire pour la réalisation d’une armature à rotule :

• Vous devrez vous procurer :
• -Des billes en métal taraudées.
• -Une plaque en laiton pour créer des lattes.
• -Des tiges filetées.
• -Un dremel avec disque de découpe et papier de verre pour la phase de polissage.
• -Une perceuse avec des forets de diamètre 1 à 3 ainsi qu’une fraise à noyer.
• -Un étau que vous pourrez nommer Samuel.
• -un casque antibruit
• -un masque pour la respiration
• -des lunettes de protection.
• -une Propane Torch,( Attention !!! n’achetez pas un fer à souder )

Etape 0 : Avant de se lancer : Le problème du bruit et autre nuisance sonores.

Une fois que tout le matériel est réuni, il ne vous reste plus qu’à vous lancer.
Se lancer c’est bien cool, mais vous serez confronté à 2 problèmes de taille :
Primo au moment de la découpe du laiton, vous allez forcément faire énormément de bruit, pour peux que votre voisinage soit tatillon à ce sujet, il y a de fortes chances pour que cela compromette votre projet de découpe. A ce moment vous aurez pour seule solution de faire les découpes dans un atelier. Dans le premier cas vous êtes à la campagne et vous êtes à même de faire vos découpes,
Si vous êtes moins chanceux, et que vous habitez en ville, il vous faudra trouver un atelier, la bonne nouvelle c’est que si vous habitez au alentour de Paris, L’établisienne mettra à votre disposition un espace pour faire votre bricolage, en échange d’une participation financière.
L’Etablisienne en resumé :
– Énormément de matériel à disposition à condition de savoir le gérer.
– Formations pour apprendre certains savoir-faire (sur le bois notamment)
– Si vous arrivez en matinée, vous aurez la place pour travailler seul, et ça c’est plutôt cool.

Etape 1 : Création des Lattes en laiton :

Maintenant que vous avez réuni tout votre matériel et que vous êtes dans un espace permettant le bricolage. Vous pouvez commencer par faire la découpe de votre plaque de laiton. Bien entendu je vous conseille de réaliser vos lignes sur la plaque de laiton au marqueur indélébile. J’avais réalisé mes découpes à la scie sauteuse, si vous faites le même choix que moi, vous verrez que votre découpe n’est pas très propre. Pour cette raison il m’ a été conseillé de réaliser les découpes à la scie circulaire, mais je n’ai pas pu tester cet outil pour vous dire si le résultat est finalement mieux. Au moment de la découpe à la scie sauteuse, je vous conseille de bloquer votre plaque de laiton entre deux morceaux de bois afin d’éviter un déplacement du laiton. PHOTO PLAQUE LAITON

Etape 2 : Découpe au dremel des lattes de laiton en segment.

Etape 3 : J’fais des trous des petits trous encore des petits trous

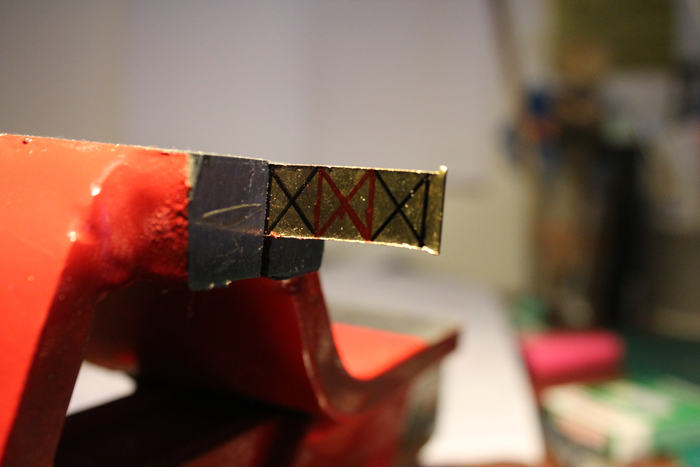

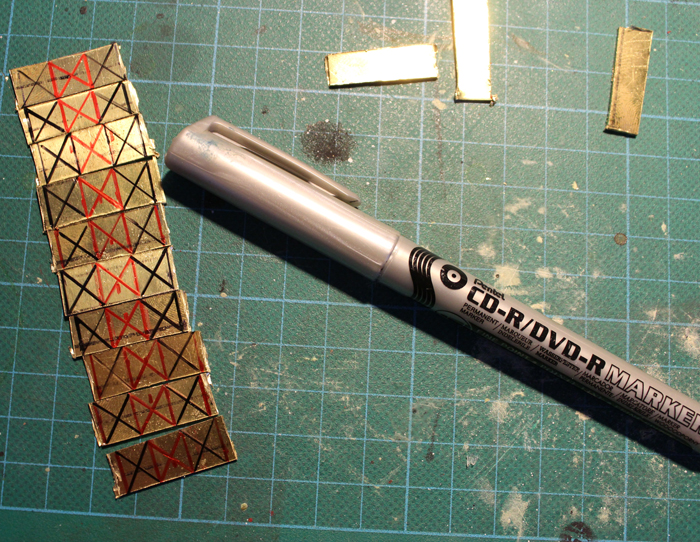

Une fois que vous avez vos segments de laiton, divisez ce morceau de laiton en 3 parties égales,
Les extrémités étant réservées à l’accueil de la bille, et le trou central sera réservé à la mise en place de la vis.

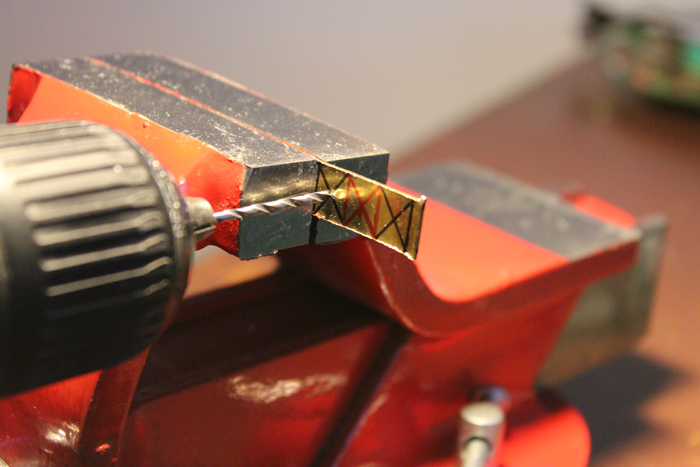

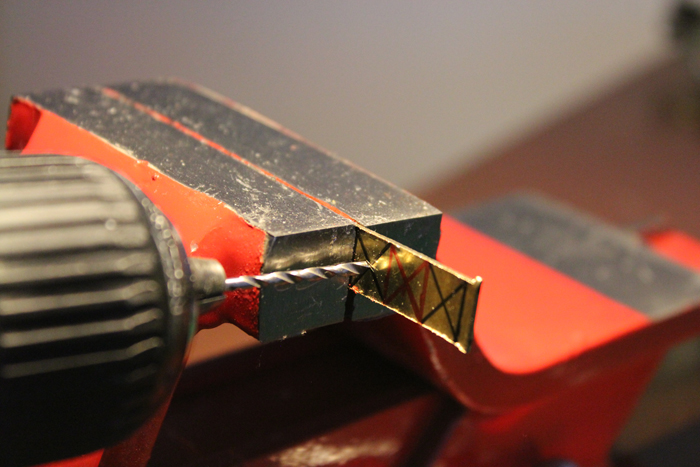

Sortez votre perceuse et vos forets à métaux et commencez joyeusement à réaliser vos trous.

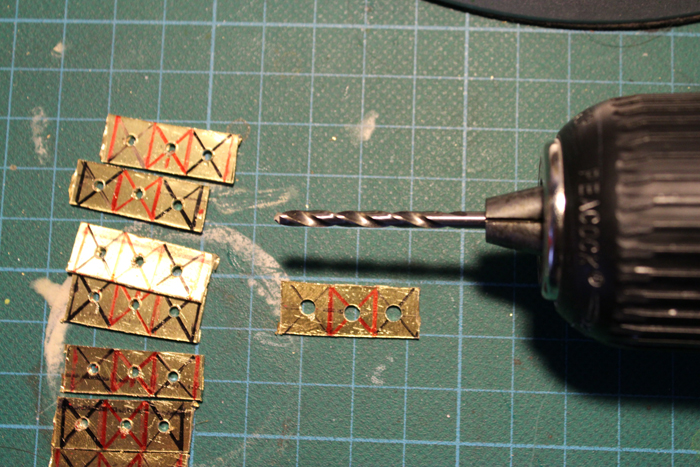

Passez ensuite sur le deuxième foret pour agrandir le premier trou que vous avez fait.

Etape 4 : Après les trous place à la fraise !

Afin d’accueillir vos billes métalliques et de façon à ce qu’elles restent calées dans leurs trous une fois mises en place, nous allons faire en sorte de donner un aspect conique à nos trous présent dans le laiton. Pour ce faire, vous aurez besoin d’une fraise à noyer.

Etape 5 : Placez les billes !

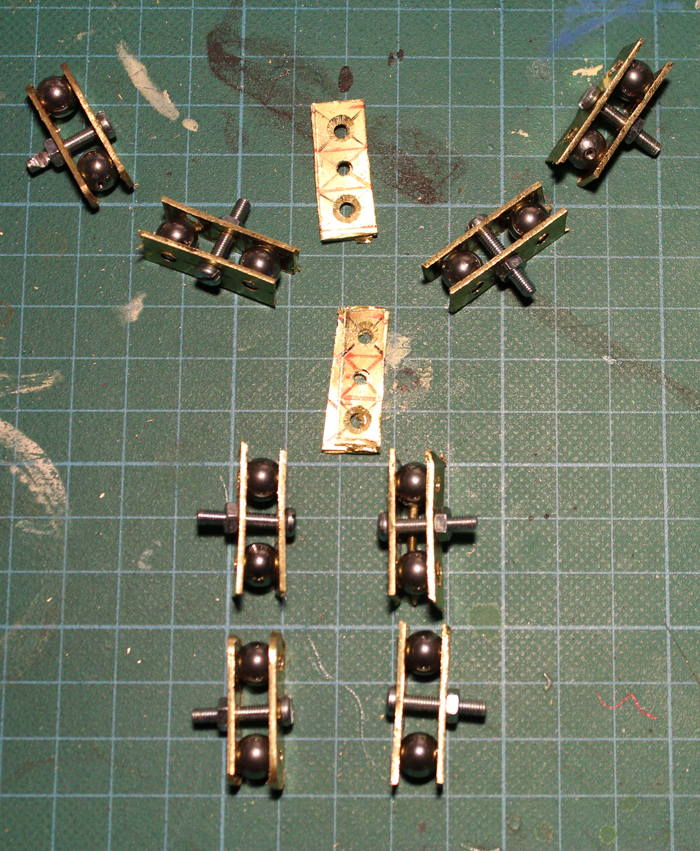

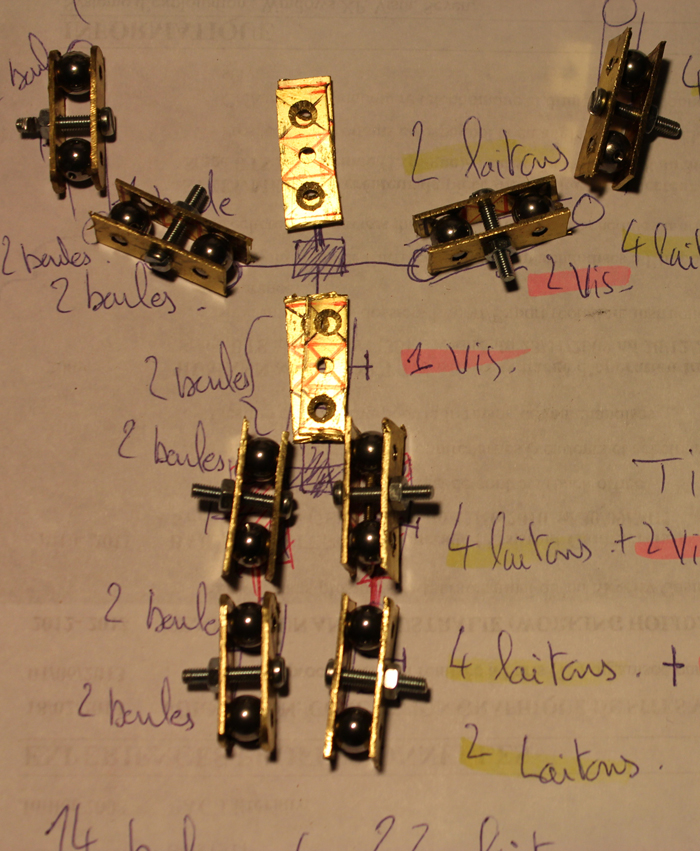

Une fois vos billes installées dans leurs trous coniques, mettez en place les plaques de laiton afin qu’elles épousent le plus parfaitement la forme des billes, puis refermez au moyen de la vis centrale.

Etape 6 : Arrondir les angles

Il ne vous reste plus qu’à arrondir les angles de votre armature en laiton à l’aide d’un dremel ou manuellement à l’aide d’une lime.

Etape 7: La suite et fin prochainement…(à savoir l’étape d’assemblage et donc de soudure)
